供稿人:池金春, 李滌塵 發布日期：2017-10-09
近日，奧地利維也納大學的Christian Huber等人通過3D打印的方法，使用變比例的聚合物和磁性粉末混合材料，首次制作出具有梯度材料和自由結構的磁鐵，實現了其外部磁場的定制化制造。目前除了3D打印以外，這樣的可控梯度材料和自由結構一體化的磁性體是不可能用常規方法產生的。

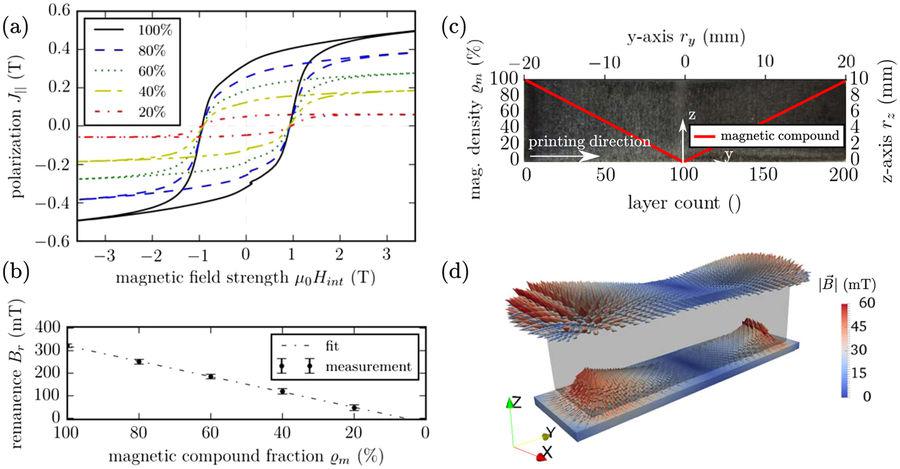

Christian Huber在實驗中采用了純聚酰胺（PA12）長絲作為載體，采用具有永磁性的鐵氧體（Sr，Ba）和稀土材料（NdFeB）粉末顆粒作為填充體，并使用FDM（Fused Deposition Modeling）熔融擠出成形的3D打印工藝實現三維零件的自由成形。其獨特性在于在FDM設備中采用了混合擠出頭，實現填充劑含量在40-65體積百分比范圍內的可調節混合與擠出，在打印過程中逐層調節飽和磁化強度，以獲得所制造的磁體所需的外部磁場, 從而實現了一種具有可變磁化合物分?jǐn)?shù)分布的3D打印聚合物粘結磁體的方法。

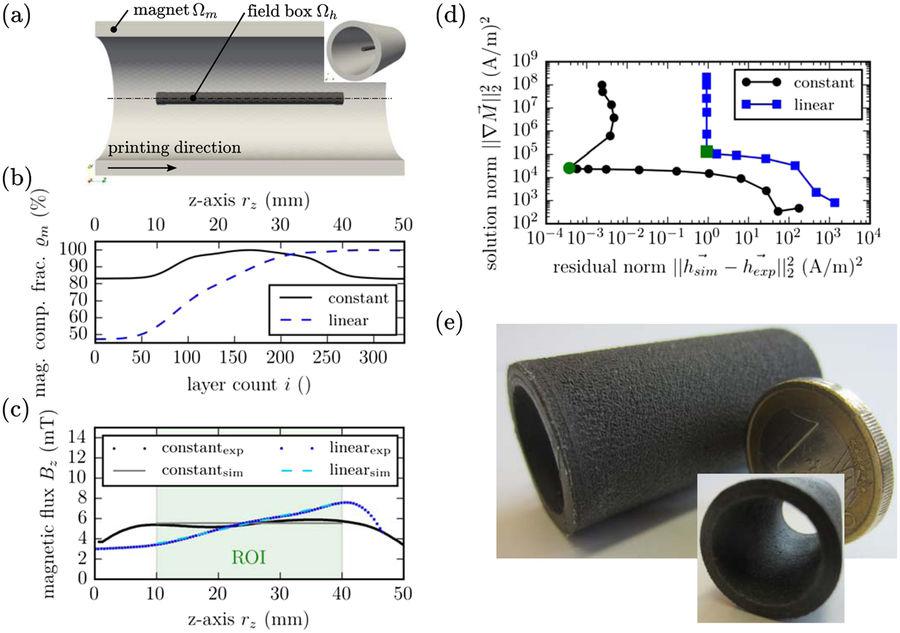

為了實現預定義的外部磁場，作者基于FEM（有限元）庫FEniCS13開發了FEM模型，用于模擬計算實現該外部磁場所需要的磁性化合物混合比例和空間分布，從而優化在打印過程中填充體的比例和空間定位。實驗結果顯示該模擬和實際磁場測量之間的極好的一致性。
到目前為止，作者實現了在打印方向（Z方向）上的具有可變磁性化合物分?jǐn)?shù)梯度分布，下一步工作預計將實現在橫向（X, Y 方向）的混合材料的連續梯度分布以及更復雜結構的自由成形，從而更大程度上3D打印出在給定區域中產生預定義磁場的磁體。這項技術具有快速、靈活、成本低的優點，也為磁性傳感器的應用開辟了新的可能性。
