基于材料擠壓的成形技術是一種3D打印方式，可以快速打印各種功能油墨。由于這些油墨的復雜流變性，以及基于材料擠壓的3D打印的多個工藝參數，如何精確地控制指定的細小寬度的打印線形態是非常具有挑戰性的。針對這一問題，探討了關鍵的工藝參數，并將其結合在一起，建立了擠壓噴嘴運動速度和高度兩個歸一化變量，揭示了這兩個變量對印刷線條形態的影響。特別是，構建了由這兩個歸一化變量控制的相圖，為設置工藝參數以實現印刷線的形態和寬度可控提供了一個完整的范圍。在相圖的指導下，通過控制工藝參數，連續印刷出具有復雜形態和多功能的鏈條。這項工作為快速打印高分辨率、多功能的復雜圖案提供了見解。
圖1 典型擠出印刷工藝示意圖

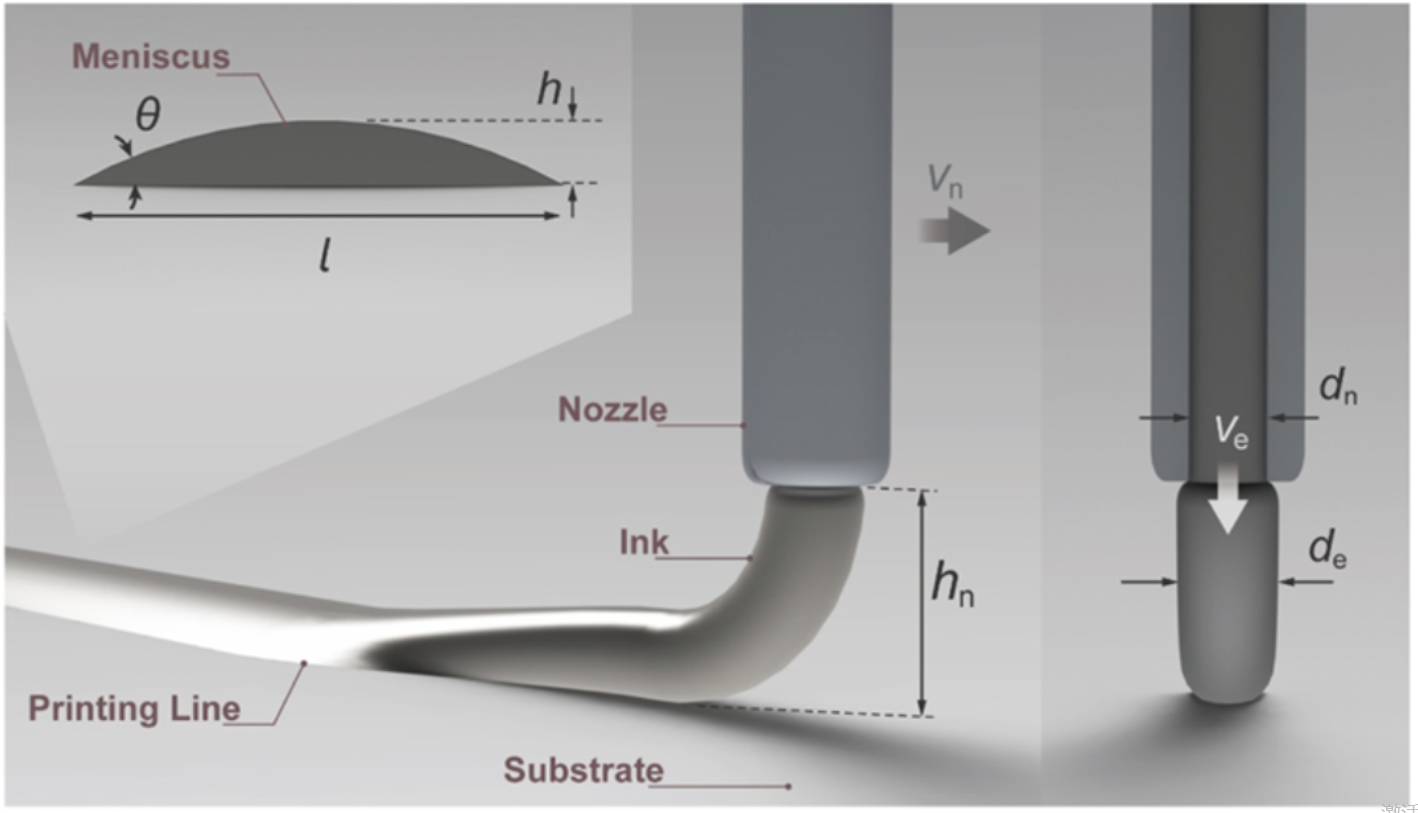

圖1展示了典型的擠出印刷工藝。在空氣壓力下，墨水以v_e的速度在直徑為d_n的擠出噴嘴中流動，同時擠出噴嘴以v_n的速度和h_n的高度移動。當油墨被擠出時，由于粘彈性，其直徑擴大到d_e。由于自流平的特性，印刷的油墨會因界面張力而在承印物上鋪開，最終形成寬度為l，高度為h的彎月面截面線。
在使用相同材料的情況下，墨水的打印行為模式取決于分配器的壓力P、擠出噴嘴的內徑d_n、擠出噴嘴速度v_n和噴嘴高度h_n。這些參數控制油墨印刷行為的原理非常復雜。為了簡明描述各參數對打印過程的影響，該團隊建立了兩個歸一化打印參數：歸一化噴嘴擠出速度V和噴嘴高度H：
圖2 線條形貌的定量相圖（相圖右側為不同線打印行為模式下的線形貌）

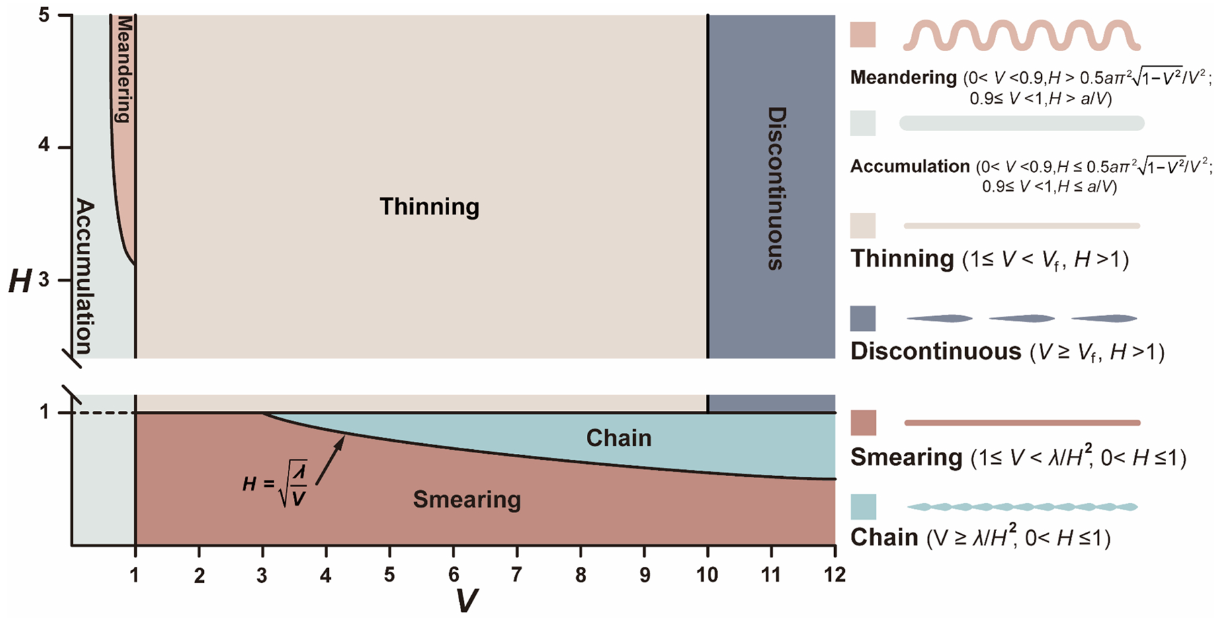

如圖2所示，該團隊根據線形態打印模式的條件，通過對多個工藝參數的系統辨識、推導和驗證，構建了基于兩個歸一化參數(V和H)的綜合相圖，全面覆蓋了6種不同印刷線型的典型印刷模式。在相圖指導下，可以通過編程改變V和H來連續切換打印模式，有助于提高打印分辨率，對快速打印傳感器陣列以及不切換擠壓噴嘴和墨水的情況下制作功能電路具有指導作用。
