97夜夜澡人人爽人人喊中国片|亚洲成AV人片在线观看豆|亚洲精品亚洲人成在线下载|久久久久久久久人妻一区精品,久久久久久精品免费自在自线-色婷婷狠狠久久综合五月-国产成人香蕉久久久久-久久99精品久久久久久野外-国产成人久久精品二区三区 ,亚洲a级片在线观看,亚洲精品第三页,亚洲一区中文字幕,免费在线日韩,中文字幕日本亚洲欧美不卡,久久中文字幕日韩精品,亚洲三级在线看 ,国产在线观看激情-国内偷视频在线观看-午夜精品久久影院蜜桃-免费看美女午夜大片-国产一级黄片儿免费看

輕質(zhì)結(jié)構(gòu)通常應(yīng)用于需要高比強(qiáng)度的應(yīng)用，例如飛機(jī)，車輛和各種發(fā)動(dòng)機(jī)部件。其中3，3'，4，4'-聯(lián)苯四羧酸二酐（BPDA）和對(duì)苯二胺（PDA）型（UPILEX-S型）聚酰亞胺表現(xiàn)出優(yōu)異的熱穩(wěn)定性（Tg高達(dá)≈400°C）和機(jī)械性能（拉伸強(qiáng)度超過500 MPa）。然而，它的熱阻阻礙了現(xiàn)有3D打印技術(shù)的使用。

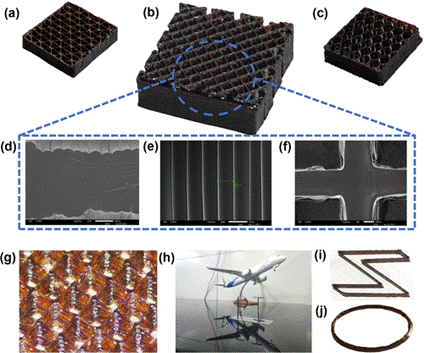

為了研究上述問題，吉林大學(xué)Chengyang Wang等展示了一種3D打印方法，用于生成具有前所未有的比強(qiáng)度和熱阻的復(fù)雜輕質(zhì)聚酰亞胺幾何形狀（圖1）。BPDA與水溶性PDA和三乙胺（TEA）的簡單水聚合反應(yīng)得到了聚銨鹽（PAAS）水凝膠。這些PAAS解決方案具有明顯的剪切變稀性和熱可逆性，以及高G′凝膠態(tài)模量，這確保了凝膠狀態(tài)下的自支撐特征和形狀保真度。

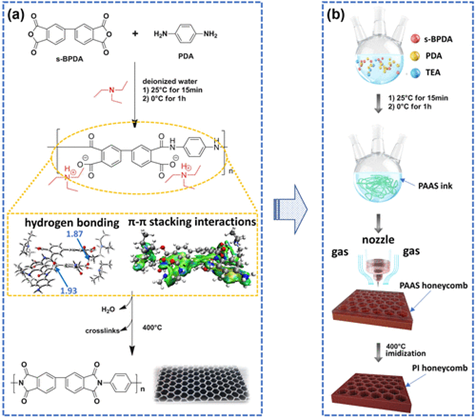

打印后熱處理將PAAS前體轉(zhuǎn)化為BPDA-PDA聚酰亞胺（UPILEX-S型）。由此產(chǎn)生的逐層沉積到三角形，方形和六角形結(jié)構(gòu)形式的輕質(zhì)聚酰亞胺蜂窩上，研究和討論了不同蜂窩形狀試樣在拉伸和壓縮載荷作用下的機(jī)械性能，樣件制備過程如圖2所示。

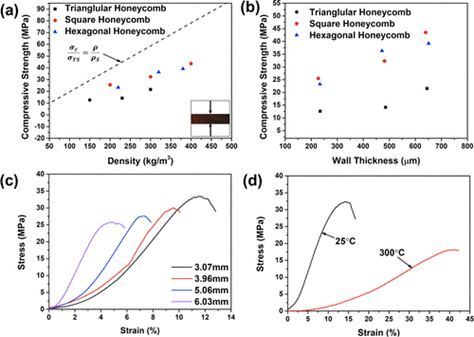

結(jié)果表明，固化后的熱處理對(duì)于提高印刷結(jié)構(gòu)的機(jī)械和熱穩(wěn)定性至關(guān)重要。打印后熱處理為凝膠提供了全芳香族BPDA-PDA聚酰亞胺結(jié)構(gòu)，其熱穩(wěn)定性高達(dá)590°C。 通過改變結(jié)構(gòu)和密度，可以系統(tǒng)地調(diào)整三角形、方形和六角形蜂窩的抗壓強(qiáng)度范圍為12.6至43.5 MPa，密度范圍為150至400 kg/m–3，而與室溫下的值相比，保持了三分之二的強(qiáng)度。方形3D打印蜂窩的比強(qiáng)度比傳統(tǒng)蜂窩部件（如HRH327）高出約200%。

這項(xiàng)工作為制造各種全芳香族聚酰亞胺提供了新的途徑，這些聚酰亞胺具有可調(diào)的機(jī)械性能，設(shè)計(jì)自由度和高效率，適用于航空航天，汽車和微電子應(yīng)用。

參考文獻(xiàn)：

1. Wang C , Ma S , Li D , et al. 3D Printing of Lightweight Polyimide Honeycombs with the High Specific Strength and Temperature Resistance[J]. ACS Applied Materials & Interfaces, 2021, 13(13).
