供稿人：陳旭、王富 供稿單位：西安交通大學(xué)機(jī)械制造系統(tǒng)工程國(guó)家重點(diǎn)實(shí)驗(yàn)室 發(fā)布日期：2022-03-18
基于增材制造的Ti6Al4V是一種具有高強(qiáng)度和可調(diào)模量的金屬材料，被廣泛應(yīng)用于工業(yè)承載零件和骨科植入物制造。但是，增材制造帶來(lái)的缺陷使這種高強(qiáng)度材料的韌性顯著下降，會(huì)影響到產(chǎn)品的長(zhǎng)期服役性能，如何提高基于增材制造的Ti6Al4V的韌性成為近些年研究的熱點(diǎn)?；谧匀唤Y(jié)構(gòu)（如珍珠結(jié)構(gòu)）的仿生結(jié)構(gòu)，通常由類似“軟磚和硬砂漿”周期重復(fù)的結(jié)構(gòu)組成。這種仿生結(jié)構(gòu)可以通過(guò)軟材料的緩沖克服硬材料本身的脆性，從而提高復(fù)合材料的韌性。
長(zhǎng)沙理工大學(xué)聯(lián)合南昌航空大學(xué)、嘉興大學(xué)和中科院金屬研究所等單位，首次提出了一種基于仿生人工珍珠狀結(jié)構(gòu)的Ti6Al4V-Ti復(fù)合材料。在這種復(fù)合金屬材料中，引入第二相純Ti金屬，從而由硬砂漿(即基于增材制造的Ti6Al4V微網(wǎng)格)約束第二相軟磚材料(純Ti)。制備過(guò)程如圖1所示，首先采用選擇性激光熔化(SLM)法制備體積分?jǐn)?shù)為14%的三維Ti6Al4V網(wǎng)格，然后采用純鈦粉填充網(wǎng)格空隙并利用熱等靜壓法制備Ti6Al4V-Ti復(fù)合材料。

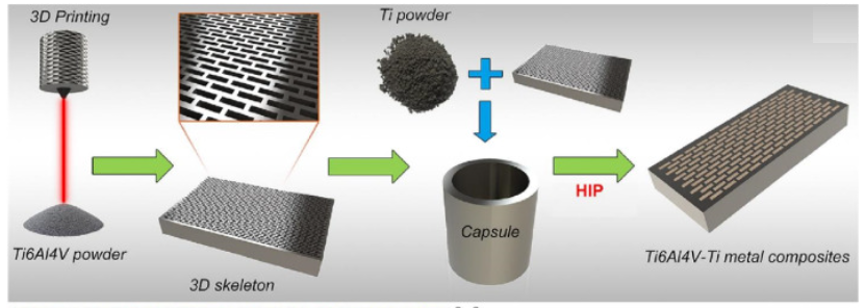

圖1 Ti6Al4V-Ti珍珠狀結(jié)構(gòu)復(fù)合材料的制備過(guò)程示意圖
由此制備的類珍珠狀結(jié)構(gòu)復(fù)合材料具有“軟磚”和“硬砂漿”的獨(dú)特周期性分布（如圖2所示），并且二者之間形成了良好粘結(jié)界面。這種獨(dú)特的復(fù)合材料結(jié)構(gòu)同時(shí)顯示出高強(qiáng)度和高斷裂韌性，超過(guò)了使用兩種材料簡(jiǎn)單混合制備的樣品的力學(xué)性能。兩相結(jié)構(gòu)之間的三維非均質(zhì)塑性變形誘發(fā)了力學(xué)不相容，從而起到了特殊強(qiáng)化和增韌作用。這種人工三維“軟磚硬砂漿”的結(jié)構(gòu)新策略，可以進(jìn)一步應(yīng)用于其他金屬和合金，為工業(yè)相關(guān)的創(chuàng)新異質(zhì)材料的發(fā)展指明方向。

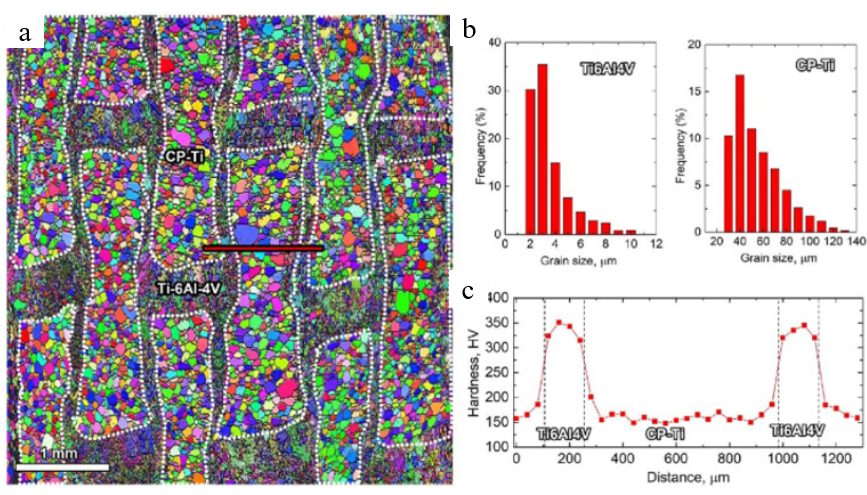

圖2 用EBSD觀測(cè)珍珠狀結(jié)構(gòu)復(fù)合材料的微觀組織及兩相結(jié)構(gòu)的晶粒尺寸分布
Ti6Al4V-Ti復(fù)合材料、實(shí)體純Ti材料和Ti6Al4V骨架結(jié)構(gòu)的三點(diǎn)彎曲試驗(yàn)曲線及破壞形態(tài)如圖3所示。與實(shí)體純Ti結(jié)構(gòu)相比，該復(fù)合材料具有較低的彎曲韌性，但具有更加良好的彎曲強(qiáng)度（1150?MPa）。依據(jù)ASTM 399標(biāo)準(zhǔn)的測(cè)試結(jié)果顯示，該復(fù)合材料的斷裂韌性(KIC)可達(dá)48.7?MPa?m1/2，高于實(shí)體純Ti（26.1?MPa?m1/2）。這種新策略使人工設(shè)計(jì)的金屬?gòu)?fù)合材料的制造成為可能，并可以進(jìn)一步擴(kuò)展到其他合金化合物，從而實(shí)現(xiàn)高性能仿生結(jié)構(gòu)金屬材料的精確制造。

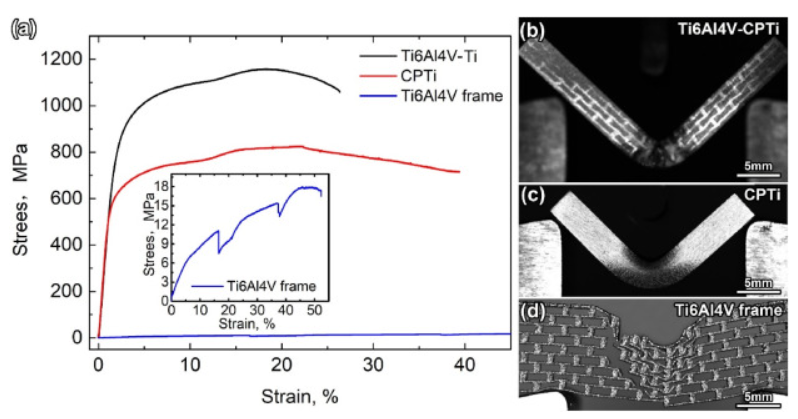

圖3 Ti6Al4V-Ti復(fù)合材料、實(shí)體純Ti材料和Ti6Al4V骨架結(jié)構(gòu)的三點(diǎn)彎曲試驗(yàn)曲線及破壞形態(tài)
