供稿人：武文澤、高琳 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2021-12-23
立體光刻技術(SLA)具有高分辨率和可大面積打印等優點，被應用于微器件3D打印等領域。但是傳統SLA在打印過程中靜摩擦力使得聚合層粘附在固體約束界面上，剝離時產生的機械分離力導致工藝可靠性差，并限制打印部件的幾何結構設計。 為克服這一局限性，來自佛羅里達大學的Toshikazu Nishida教授團隊利用與光敏樹脂不混溶的惰性液體作為約束界面，減輕逐層打印和連續打印模式下打印結構所受的靜摩擦力，從而提高了打印精度，并實現了具有多尺度幾何形狀的微結構和功能器件的制造。 該研究選用氟化碳基氟化油作為惰性液體，與打印材料產生惰性液體界面（打印死區），在死區處進行打印材料的光聚合。由于惰性液體在打印剝離過程中的可變形性質，全過程中打印結構幾乎不受機械分離力的影響（圖1）。
圖1 使用惰性液體約束作為界面的光固化打印技術
研究人員通過利用惰性液體約束界面，逐層打印了各種3D微器件（圖2）。通過對3D打印微器件進行金屬化，實現了功能性微機電設備（電熱致動器）的制造，相比于高精度打印常用的雙光子制造方法，該方法可使其用于具有更大橫截面積的結構制造。該技術能夠在連續打印和逐層打印之間進行靈活的轉變，在保證精度的同時擴大了打印工藝窗口，可用于生物醫學設備、功能性微機電設備傳感器和執行器、微型機器人、射頻組件等新型設備的開發。

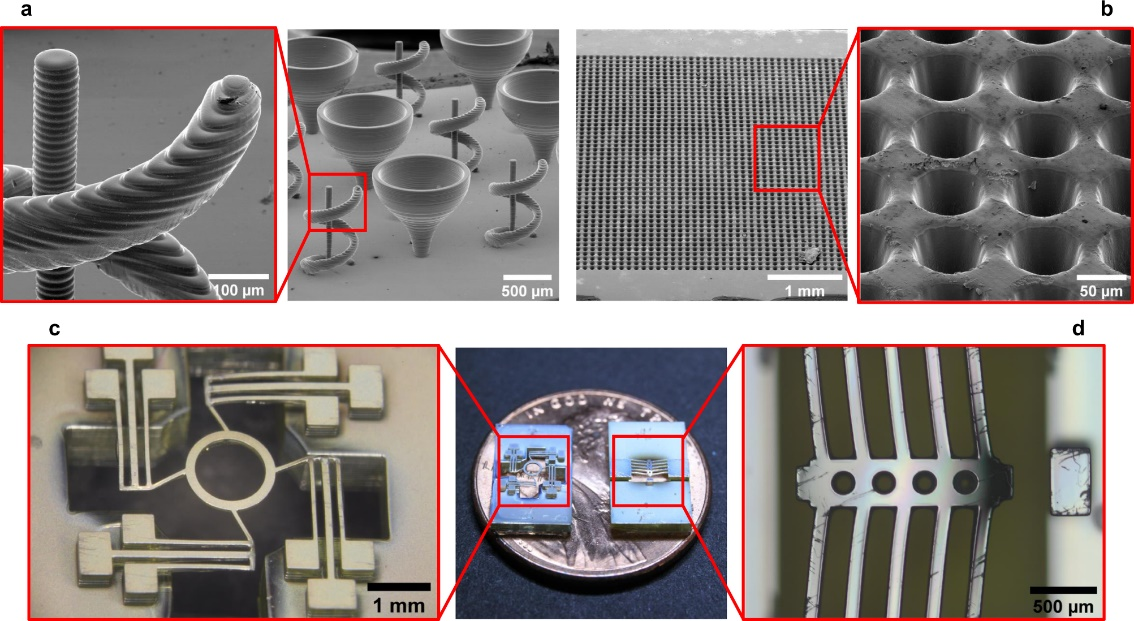

圖2 使用惰性液體約束界面制造的3D微型器件
