供稿人:常金科 賀健康 發布日期：2017-06-28
形變系統（Shape-morphing systems） 在智能面料、自主機器人、生物醫學裝置、藥物檢測、組織工程等領域得到廣泛關注。在自然界，植物應激運動就是這種系統的很好例子。例如一些卷須、苞葉、葉子和花朵受到濕度、光照和接觸刺激時，會發生形態改變的應激反應。這些應激產生的形態變化，在微觀上是由于細胞壁中纖維素微纖束陣列的各向異性而導致的局部細胞內部膨脹行為不同。受到這種自然植物的啟發，研究人員基于新興的4D打印技術開發出了仿生4D打?。˙iomimetic 4D printing）。

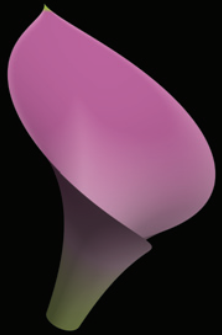

圖1. 植物仿生建模

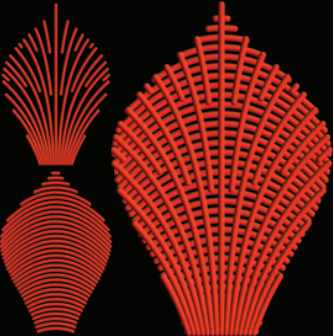

圖1. 植物仿生建模
圖1. 植物仿生建模
目前，研究人員普遍關注于構建植物應激結構和形狀記憶結構，開發了一些仿生4D打印新技術，如復合雙分子膜和形狀記憶鉸鏈等。但在仿生4D打印領域仍存在著單一材料4D結構成型，和4D結構形狀的正反向設計方面存在著諸多難題。

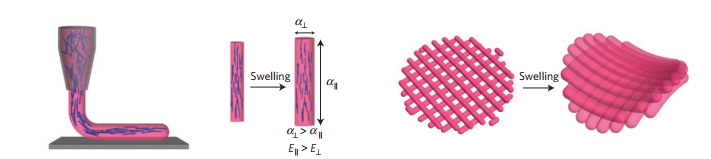

圖2.4D打印過程-纖維素微纖束定向性和產生可預知角度形變
哈佛大學Lewis團隊開發了一種仿生學結構，具有可編程的動力學結構。打印了水凝膠復合材料的結構，通過對其中纖維素微纖束陣列的精確4D打印路徑編碼計算，控制局部結構各向異性的膨脹行為。并通過一種最小結構推算的方法，該團隊克服了對預定目標形狀的反向設計難題，實現了可編程制造植物應激結構。這種編程結構可以在水中產生預知形變，并具有復雜的三維形態。該研究被發表在《NATURE MATERIALS》 雜志上[1]。

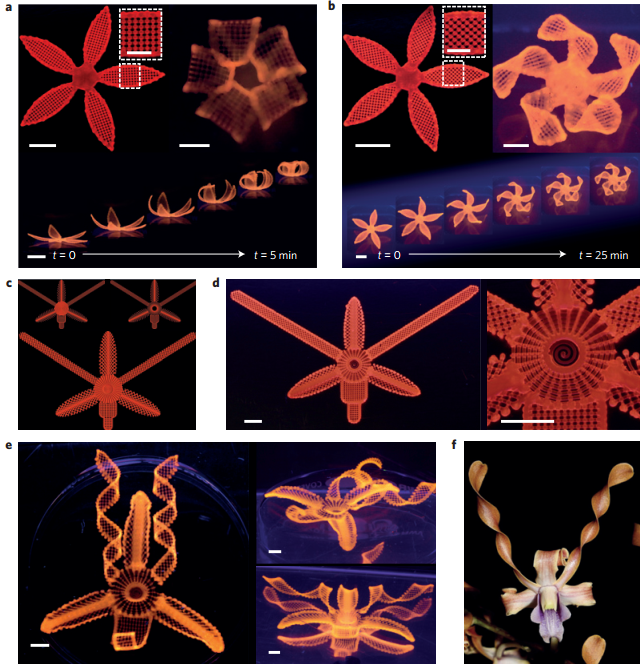

圖3.仿生4D打印的復雜形狀花朵
