供稿人：孫嘯宇 張航 供稿單位：西安交通大學(xué)機(jī)械制造系統(tǒng)工程國(guó)家重點(diǎn)實(shí)驗(yàn)室 發(fā)布日期：2021-09-29
湖南工業(yè)大學(xué)的研究者為了開發(fā)低密度、高強(qiáng)度、高塑性和優(yōu)異高溫性能的高熵合金，利用金屬Sc具有熔點(diǎn)高、塑性好、密度低的優(yōu)點(diǎn)，把Sc與Hf、Mo、Ta、Zr金屬等摩爾混合，并采用真空電弧熔煉的制備方法，得到了一種具有較高強(qiáng)度、塑性以及良好高溫性能的新型難熔高熵合金——HfMoScTaZr。通過添加金屬元素Sc，不僅可以大大降低合金的密度，而且可以提高合金的高溫強(qiáng)度、結(jié)構(gòu)穩(wěn)定性、可焊性和耐腐蝕性，并且可以避免材料在高溫工作條件下的脆化。
XRD實(shí)驗(yàn)結(jié)果證明，這種新型難熔高熵合金的組織是單一BCC結(jié)構(gòu)的固溶體相，并且在加熱到1300℃的過程中無新的相生成。通過SEM掃描電子顯微鏡和EDS能譜分析發(fā)現(xiàn)合金的顯微組織和成分分布均勻，具有良好的強(qiáng)韌性結(jié)合。合金在室溫、800℃、1000℃和1200℃下的壓縮屈服強(qiáng)度分別為1778、1118、963和498MPa（如表1所示），與報(bào)道中的HfMoNbTaTiZr相比無論是在室溫下還是在高溫下都有明顯得優(yōu)勢(shì)。另外合金的維氏顯微硬度約為9400MPa，室溫壓縮變形率大于42%，且合金的強(qiáng)化機(jī)制是固溶強(qiáng)化。
通過壓縮試驗(yàn)得到的HfMoScTaZr合金工程應(yīng)力—應(yīng)變曲線如下圖1所示,圖中數(shù)據(jù)記錄在表1中。

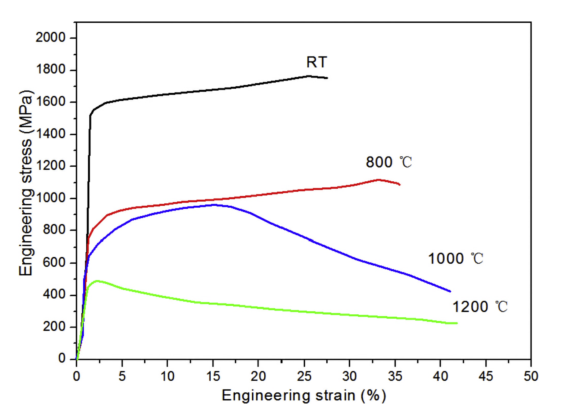

圖1 在室溫（25℃）、800℃、1000℃、1200℃下HfMoScTaZr合金的壓縮試驗(yàn)工程應(yīng)力—應(yīng)變曲線

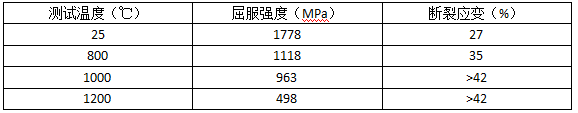

表1 HfMoScTaZr合金在不同溫度下的屈服強(qiáng)度和斷裂應(yīng)變

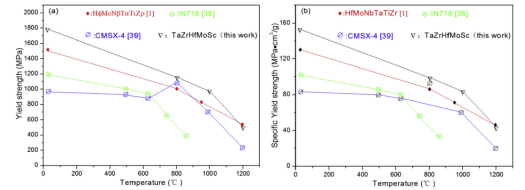

圖2為HfMoScTaZr合金與HfMoNbTaTiZr合金以及兩種傳統(tǒng)超合金性能對(duì)比圖。
從圖2可以看出新設(shè)計(jì)的HfMoScTaZr合金不管在常溫下還是高溫下，相較于報(bào)道的HfMoNbTaTiZr與目前應(yīng)用廣泛的兩款高溫合金，在性能上都有了較大提高，有望用于航天飛機(jī)、火箭等高層次制造行業(yè)。
