供稿人:汪鑫 田小永 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2020-09-25
連續液體界面3D打印技術，是一種基于面成型的高速3D打印技術，可以通過氧氣來控制固化過程，防止形成與底板粘粘的“死區（Dead Zone）”。通過這一改進，3D打印速度被提高了兩個數量級。然而，由于固化時的聚合反應是放熱的，在高速打印下，散熱問題是該技術的巨大挑戰，限制打印速度和打印物體尺寸的瓶頸。
因此，美國西北大學的Mirkin等人，提出一種無死區的光固化高速3D打印方法HARP（high-area rapid printing），利用氟化油代替氧氣，并將液態樹脂浮于氟化油流動床上，通過冷卻循環系統釋放聚合反應產生的熱量。同時，液體流動能進一步降低粘附力，產生固液滑移邊界，并在循環過濾時去除打印中產生的微小固體顆粒，防止分辨率的降低。此外，利用氟化油替代氧氣，使更多空氣敏感的液體樹脂成為可打印“油墨”。

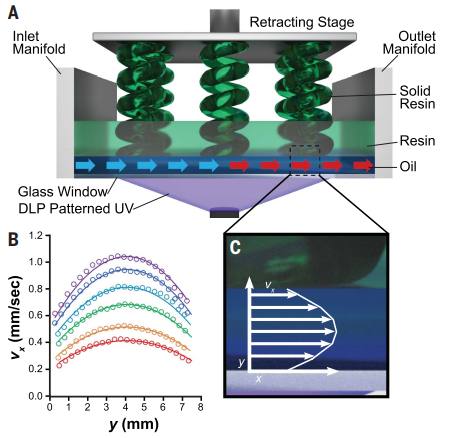

圖1 3D打印工藝的原理示意圖
同時，Mirkin等人使用硬質聚氨酯丙烯酸酯樹脂，在120 μm/s的垂直打印速率速度、100μm的光學分辨率下，打印橫截面為5cmX5cm的樣品，比較三種不同打印策略下的溫度的變化（圖2）。圖中三種策略分別為：A、靜態的打印界面；B、流動的打印界面；C、不斷冷卻的流動打印界面。在完全沒有散熱的情況下，打印的溫度將超過樹脂的煙點（樣品發煙時的溫度，＞120 °C），打印物體發生變形，打印失敗。通過對打印樹脂不斷流動冷卻，零件的表面溫度在100到120°C之間保持穩定。

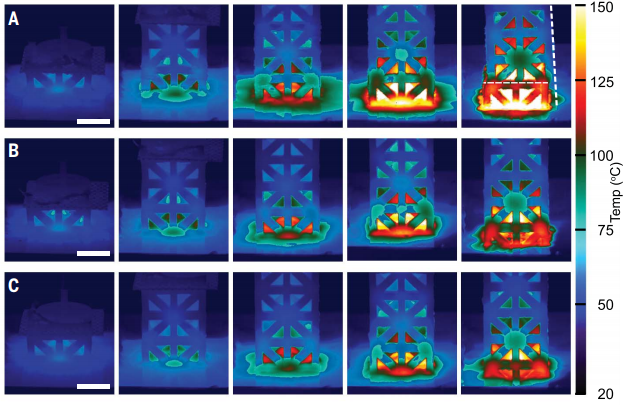

圖2 三種打印策略下的紅外熱成像圖
之后，Mirkin等人利用HARP技術對三種不同的樹脂“墨水”進行了打?。河操|(zhì)聚氨酯丙烯酸酯、碳化硅陶瓷先驅體以及彈性丁二烯橡膠，以生成具有不同性能的三種不同類型的材料，可以看到所有樹脂都可與HARP技術兼容。目前，Mirkin等人已經可以在1小時45分鐘內打印了一個38 cm×61 cm×76 cm的零件，他們的工作可能會徹底改變汽車和飛機零件的制造。

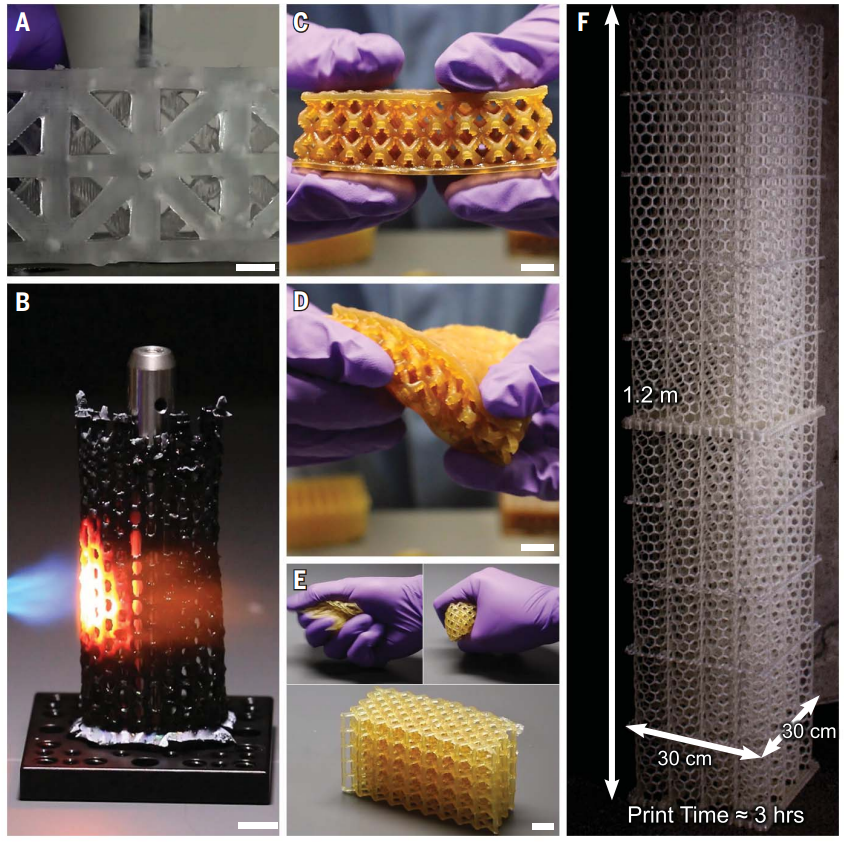

圖3 三種不同材料的打印
